Вводно-распределительные устройства для жилых и общественных зданий серии ВРУ-4СЭ

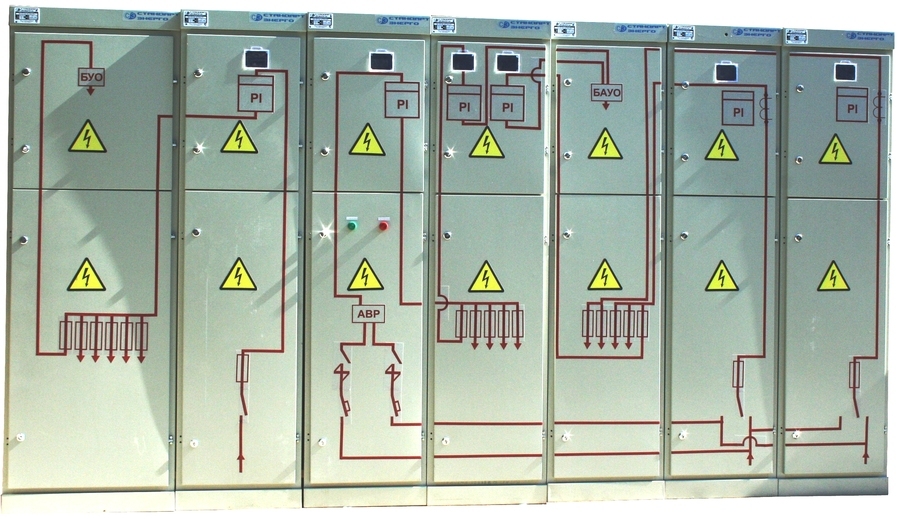

ВРУВводно-распределительные устройства ВРУ-4СЭ предназначены для приёма, распределения и учёта электроэнергии в сетях 400/230 В трёхфазного переменного тока частоты 50 Гц в электроустановках жилых и общественных зданий, а также для защиты отходящих распределительных и групповых цепей при перегрузках и коротких замыканиях. ВРУ имеют возможность присоединения к четырёх- и пятипроводным питающим сетям с глухозаземлённой нейтралью с системами заземления TN-C; TN-S или TN-C-S по ГОСТ Р 50571.2.

Вводно-распределительные устройства серии ВРУ-4СЭ разработаны в соответствии с требованиями ГОСТ Р 51732 «Устройства вводно-распределительные для жилых и общественных зданий» и предназначены для комплектования вводных и вводно-распределительных многопанельных ВРУ аналогичных схемному решению устройств серии ВРУ-1, ВРУ-2, ВРУ-3.

Панели ВРУ-4СЭ соответствуют ГОСТ Р 51321.1-2007, ТУ3434-001-22488901-2015

Конструкция панелей ВРУ-4СЭ предусматривает:

  • отсек для размещения блоков коммерческого
  • учёта, которые закрываются отдельной дверью с возможностью пломбировки;
  • находящиеся рядом блоки ввода или распределения от различных вводов отделены перегородкой;
  • за дверью ВРУ предусмотрено защитное ограждение, которое закрывает наиболее опасные места с целью исключения случайного прикосновения к неизолированным токоведущим частям.



Структура условного обозначения
Обозначения ВРУ-4СЭ

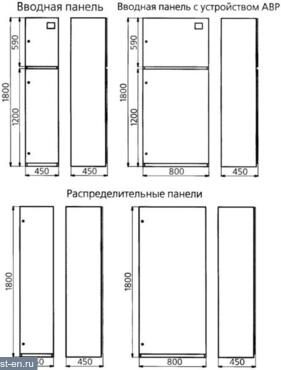

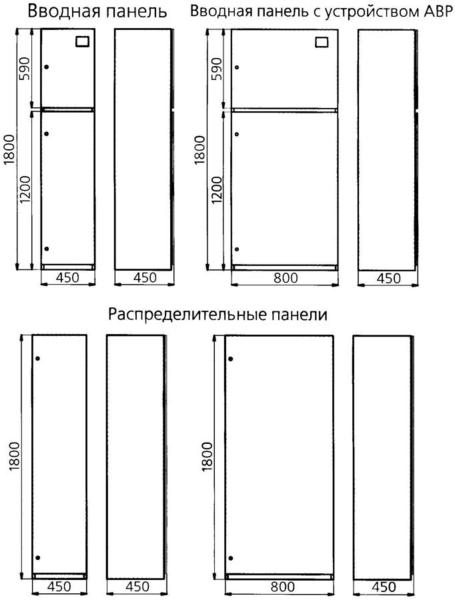

Общий вид и габаритные размеры панелей ВРУ-4СЭ

ВРУ-4СЭ

Степень защиты ВРУ от прикосновения к токоведущим частям при закрытых дверях не ниже IP31 по ГОСТ 14254.

Ошиновка ВРУ выдерживает без повреждения ударный ток короткого замыкания 10 кА. ВРУ имеют нулевую рабочую шину N изолированную от корпуса и защитную шину РЕ электрически соединённую с корпусом.

Установленный срок службы — 25 лет, с возможной заменой отдельных комплектующих частей ВРУ.

Схемы панелей серии ВРУ-4СЭ, а также устанавливаемая в них аппаратура приведены в таблице 3.1.

Вводно-распределительные устройства могут быть собраны как на комплектующих отечественного производства, так и на комплектующих ведущих импортных производителей (Lеgrand, Schneider Electric, ABB).

При заказе ВРУ необходимо указать наименование в соответствии с условным обозначением и данными раздела Список устройств.
Примеры обозначений типов панелей многопанельного ВРУ
Панель распределительная ВРУ, 4-й разработки, изготовителя «Стандарт-Энерго», на номинальный ток 400А, цифровое обозначение 202, климатическое исполнение УХЛ4:

ВРУ-4СЭ-400-202-УХЛ4

Панель вводная ВРУ, 4-й разработки, изготовителя «Стандарт-Энерго», на номинальный ток 250А, цифровое обозначение 125, климатическое исполнение УХЛ4:

ВРУ-4СЭ-250-125-УХЛ4

Пример обозначения типа однопанельного ВРУ
ВРУ 04-й разработки, изготовителя «Стандарт-Энерго», на номинальный ток 200А, цифровое обозначение 240, климатическое исполнение УХЛ4:

ВРУ-04СЭ-200-240 УХЛ4

Пример обозначения типа ВРУ шкафного исполнения
ВРУ 004-й разработки, изготовителя «Стандарт-Энерго», на номинальный ток 100А, цифровое обозначение 118, климатическое исполнение УХЛ4:

ВРУ-004СЭ-100-118 УХЛ4
